Cách sắp xếp bánh nhông

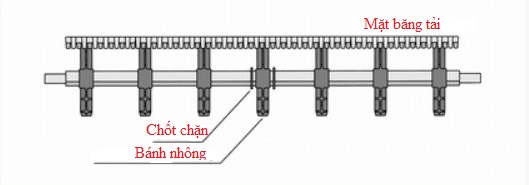

Bánh nhông trung tâm phải được đặt ở vị trí giữa của chiều rộng băng tải để đảm bảo hướng vận chuyển sẽ giữ chuyển động

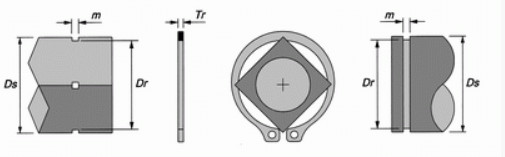

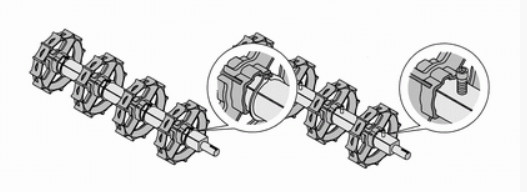

thẳng hàng trong quá trình băng tải chạy. Ổ đĩa / Bánh nhông chạy không tải phải được cố định bằng các vòng giữ hình chữ C

(chốt chặn) ở cả hai bên của bánh nhông, để đảm bảo đĩa xích được khóa đúng vị trí. Những bánh nhông giữ lại này sẽ có các rãnh

then để giữ cho băng tải chạy chính xác trên trục, giữa các khung bên của băng tải.

Ngoại trừ Bánh nhông trung tâm phải được đặt ở vị trí giữa trục, các bánh nhông khác không cần thiết phải cố định; chúng được

phép tự do tiếpxúc với dây đai trong tình huống giãn nở và co lại vì nhiệt. Phương pháp truyền động này có thể ngăn chặn sự ăn

khớp sai của dây đai và bánh nhông.

Bố trí đĩa quay của băng tải

Trong khi sắp xếp bánh nhông, khoảng cách sẽ không quá 145mm và bánh nhông ở giữa phải được cố định bằng các vòng đệm.

Khi chiều dài của hệ thống băng tải nhỏ hơn 4 lần chiều rộng của băng tải thì khoảng cách giữa các băng tải không quá 90mm.

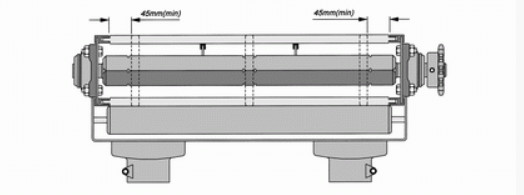

Khoảng cách giữa bánh nhông bên ngoài và mép đai phải lớn hơn 45mm.

Hướng vận chuyển Bánh nhông theo hướng chéo và song song.

Trong quá trình áp dụng băng tải để kết nối chéo, phải đặc biệt chú ý đến phương pháp cố định Bánh nhông.

Khi băng tải B giao nhau với băng tải A thì Bánh nhông của băng tải A gần với băng tải B phải được cố định. Bên cạnh đó, giá trị

D của băng tải A phải được giảm xuống và khoảng cách phải được thêm vào giá trị D của phía C. Tất cả các dung sai giãn nở của

băng tải A được giữ ở phía C để có hiệu quả kết nối tốt nhất.

Trong quá trình sử dụng băng tải để kết nối song song, phải đặc biệt chú ý đến việc cố định Bánh nhông truyền động của cả hai

băng tải ở phía gần với băng tải khác. Đối với giá trị D, vui lòng tham khảo hình minh họa được đề cập ở trên và dành khoảng

cách dung sai giãn nở ở phía C để khoảng cách giữa các khung của hai băng tải giảm đến giới hạn thấp nhất khi nhiệt độ thay đổi.

Bánh nhông giữa của trục không tải phải được cố định bằng các vòng giữ, để đảm bảo hướng vận chuyển sẽ thẳng mà không bị

nghiêng. Số Bánh nhông truyền động trừ đi 2 là số Bánh nhông chạy không tải. Khoảng cách phải được phân bố trung bình trên

trục. Số lượng bánh nhông không hoạt động không được ít hơn 3 cái.

Bố trí bánh nhông nhàn rỗi để quay băng tải

Khoảng cách của Bánh nhông trên trục không tải sẽ không quá 150mm trong quá trình thiết kế. Nếu hệ thống băng tải được thiết

kế theo kiểu băng tải hai chiều thì việc bố trí các bánh nhông chạy không tải phải giống với bánh nhông truyền động.

Khi băng tải trong tình trạng hoạt động gián đoạn sẽ dễ xảy ra hiện tượng dây đai bị lệch cả hai phía và gây ra hiện tượng ăn khớp

giữa dây đai và bánh nhông không chính xác. Các Bánh nhông tự do sẽ dịch chuyển về hai phía của trục do chúng không được cố

định bằng các vòng đệm. Nếu điều kiện không được điều chỉnh sẽ ảnh hưởng đến hoạt động của băng tải.

Đối với vận chuyển tải sản phẩm nhẹ, trục truyền động / không tải có thể sử dụng bộ điều hợp lỗ tròn thay vì xử lý trục vuông. Nó

được khuyến nghị để áp dụng cho môi trường làm việc tải nhẹ và dây đai có chiều rộng trong vòng 450mm.
